一、概况

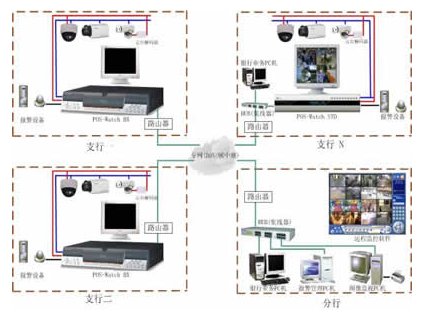

**市某银行各支行分理处的金库/ATM 联网，通过网络传输，在分行建立监控中心，实现集中远程监控。
通过广域网（专网或Internet）上传视频数据及报警信号，保证在分行中心监控可实时监控现场，可回放调用，下载录像文件，刻录光盘或打印。
**市某银行各支行分理处的金库/ATM 联网，通过网络传输，在分行建立监控中心，实现集中远程监控。
通过广域网（专网或Internet）上传视频数据及报警信号，保证在分行中心监控可实时监控现场，可回放调用，下载录像文件，刻录光盘或打印。
二、传输媒介的选择
由于银行联网点较多、布点广泛，同时考虑到视频传输数据量较大等原因，目前可供选择的网络环境主要有：
普通电话拨号方式：公共电话网络PSTN、公共综合业务数字网络ISDN
专线方式 ：DDN、帧中继、虚拟专线（xDSL、VDSL、XDSL）
1．普通电话拨号方式：
基本特点是使用简单方便，要求低。只要有市话的地方配上Modem ，申请帐号，就能直接上网，速率可达56K/S(实际运用中，速率只能达到40K/S)
PSTN为56K/S，ISDN为112K/S，但实际工作中，它们的速率只能达到80%，可以满足一般的静态网页浏览，但对于通过Internet 进行图像数据的远程监视来说，是远远不够的。并且通讯费由网络费+电话费组成，电话费却要根据通话时间（24小时）来计算，费用是一个沉重的负担。不适合远程监控的应用。
2．专线方式：
虚拟专线xDSL—ADSL
一般的ADSL 提供最基本的512 K/2M 的速率，有些地区可根据用户的需要扩展上传、
下行的速度（上传可过2M/下行可达8M），但由于ADSL必须以Internet 为平台接入，无法保证网络带宽，速率不稳定。并且网络会处于 24小时连线的状态，很多网络黑客借此便可查找到主机，进而进行潜伏，慢慢窃取重要资料。也容易受到病毒攻击和破坏，安全性不高，保密度低。
专网—DDN、帧中继为视频数据单独建立专用的网络环境，提供2M的网络带宽，保证了视频数据在网络稳定的传输。由于专网在物理上和外部网络隔开，在安全性与保密性上得到最大的保证。
帧中继在物理连接上和DDN一样，属于DDN服务中的一种，它利用 DDN低误码率的优点，支持客户高速数据传输，增加网络吞吐量，提高了传输线路的利用率。该业务具有传输速率高、时延小的特点，特别适合远程监控（特别是在控制前端云台）。DDN与帧中继不同之处只是在于带宽流量控制，DDN增加了控制算法，可以通过软件方式控制网络带宽和分配流量，这就让视频文件传输的带宽得到最大程度的保证，但是DDN的费用也是比较昂高的。如果可以共享银行内部数据业务网络（DDN），就可以减少了建网的费用，因为银行业务数据与保安监控数据在同一条DDN专线中传输。虽然共享同一数据链路，但通过路由器对路由的管理，可划分业务数据网和保安监控网不同的子网功能。同时路由器对带宽资源的灵活分配和级别设定，可优先保证银行业务数据传输，解决了保安监控数据与业务数据争用带宽的问题。
帧中继无带宽流量控制，利用率更高，具有费用低，效率高的特点，并且帧中继线路还
有很强的扩展能力，当用户的数据传输量增加的时候， 不需要更改线路的带宽和增加新的设备，在一定的范围内，帧中继线路能够根据数据量的大小自动调节所需要的数据带宽。
综合上述，我们选择传输媒介的意见：如果不考虑数据的安全性，可以选择ADSL虚拟专网。但考虑数据安全性与价格，可以选择共享银行内部数据业务网络（DDN）或都选择帧中继专网。
注：当数据传输时，各最大上传速率要除以一个系数据8(具体参数来源，请参考有关计算机语言算法)，所以真正能上传的最大速率为：PSTN为56K—>7K；ISDN为112K—>14K；ADSL为512—>64K
三、图像压缩技术的选择
要实现远程图像的传输，除了选择外部网络传输方式外，也得考虑现有的图像压缩技术，可分为以下几类：
1．M-JPEG
2．MPEG1
3．MPEG2
4．MPEG4
1．M-JPEG 压缩技术
早期数字硬盘录像机使用的压缩技术，处理动态连续画面所占用的硬盘空间与网络带宽较大，其压缩容量450-600M/小时，而图像效果差，远程传输每帧画面的容量为5-6K/帧，无法在低带宽的网络上传输。
2．MPEG 压缩技术
对M-JPEG 的图像质量及存储作了某些的优化，其压缩容量相对M-JPEG要小（300-500M/小时），图像质量要好。目前市面上的数字硬盘录像机都基本采用MPEG1技术，但其基于结构的压缩技术，算法单一，网络传输率高，不能适应对不同速率的网络的一致访问，网络的容错性差。远程传输每帧画面的容量为3.3-5.6K/帧，
3．MPEG2 压缩技术
在MPEG1压缩技术的基础上进行技术改造，有效地提高了图像质量，但同时却又大大增加了图像压缩容量（500-800M/小时），故很少数硬盘录像机采用此技术。远程传输每帧画面的容量为5.6-8.8K/帧，
4．MPEG4 压缩技术
新型图像压缩技术，开放的编码系统，可随时扩展丰富的基于内容的编码算法，采用多种变换模式（小波、富立叶等），有效解决容量与图像质量的问题。MPEG4提供DVD级的图像质量而占用的空间又大大降低（80-220M/小时），远程传输每帧画面的容量为0.8-2.5K/帧。特别是其对象分离的控制，交互性，重用性更强，保证在不同速率的网络环境下的最佳画面质量，误码环境下的恢复力和鲁棒性（稳定性）高。
在银行项目中实现远程传输监控功能，对照各压缩技术的参数及各传输媒介提供最大的上传速率，我们得出如下结论：MPEG4+银行现有的业务数据网（DDN）或MPEG+帧中继专网是目前银行实现远程监控最佳配置，成本低，实效性强。
附表：传输媒介的价格
由于银行联网点较多、布点广泛，同时考虑到视频传输数据量较大等原因，目前可供选择的网络环境主要有：
普通电话拨号方式：公共电话网络PSTN、公共综合业务数字网络ISDN
专线方式 ：DDN、帧中继、虚拟专线（xDSL、VDSL、XDSL）
1．普通电话拨号方式：
基本特点是使用简单方便，要求低。只要有市话的地方配上Modem ，申请帐号，就能直接上网，速率可达56K/S(实际运用中，速率只能达到40K/S)
PSTN为56K/S，ISDN为112K/S，但实际工作中，它们的速率只能达到80%，可以满足一般的静态网页浏览，但对于通过Internet 进行图像数据的远程监视来说，是远远不够的。并且通讯费由网络费+电话费组成，电话费却要根据通话时间（24小时）来计算，费用是一个沉重的负担。不适合远程监控的应用。
2．专线方式：
虚拟专线xDSL—ADSL
一般的ADSL 提供最基本的512 K/2M 的速率，有些地区可根据用户的需要扩展上传、
下行的速度（上传可过2M/下行可达8M），但由于ADSL必须以Internet 为平台接入，无法保证网络带宽，速率不稳定。并且网络会处于 24小时连线的状态，很多网络黑客借此便可查找到主机，进而进行潜伏，慢慢窃取重要资料。也容易受到病毒攻击和破坏，安全性不高，保密度低。
专网—DDN、帧中继为视频数据单独建立专用的网络环境，提供2M的网络带宽，保证了视频数据在网络稳定的传输。由于专网在物理上和外部网络隔开，在安全性与保密性上得到最大的保证。
帧中继在物理连接上和DDN一样，属于DDN服务中的一种，它利用 DDN低误码率的优点，支持客户高速数据传输，增加网络吞吐量，提高了传输线路的利用率。该业务具有传输速率高、时延小的特点，特别适合远程监控（特别是在控制前端云台）。DDN与帧中继不同之处只是在于带宽流量控制，DDN增加了控制算法，可以通过软件方式控制网络带宽和分配流量，这就让视频文件传输的带宽得到最大程度的保证，但是DDN的费用也是比较昂高的。如果可以共享银行内部数据业务网络（DDN），就可以减少了建网的费用，因为银行业务数据与保安监控数据在同一条DDN专线中传输。虽然共享同一数据链路，但通过路由器对路由的管理，可划分业务数据网和保安监控网不同的子网功能。同时路由器对带宽资源的灵活分配和级别设定，可优先保证银行业务数据传输，解决了保安监控数据与业务数据争用带宽的问题。
帧中继无带宽流量控制，利用率更高，具有费用低，效率高的特点，并且帧中继线路还
有很强的扩展能力，当用户的数据传输量增加的时候， 不需要更改线路的带宽和增加新的设备，在一定的范围内，帧中继线路能够根据数据量的大小自动调节所需要的数据带宽。
综合上述，我们选择传输媒介的意见：如果不考虑数据的安全性，可以选择ADSL虚拟专网。但考虑数据安全性与价格，可以选择共享银行内部数据业务网络（DDN）或都选择帧中继专网。
注：当数据传输时，各最大上传速率要除以一个系数据8(具体参数来源，请参考有关计算机语言算法)，所以真正能上传的最大速率为：PSTN为56K—>7K；ISDN为112K—>14K；ADSL为512—>64K
三、图像压缩技术的选择
要实现远程图像的传输，除了选择外部网络传输方式外，也得考虑现有的图像压缩技术，可分为以下几类：
1．M-JPEG
2．MPEG1
3．MPEG2
4．MPEG4
1．M-JPEG 压缩技术
早期数字硬盘录像机使用的压缩技术，处理动态连续画面所占用的硬盘空间与网络带宽较大，其压缩容量450-600M/小时，而图像效果差，远程传输每帧画面的容量为5-6K/帧，无法在低带宽的网络上传输。
2．MPEG 压缩技术
对M-JPEG 的图像质量及存储作了某些的优化，其压缩容量相对M-JPEG要小（300-500M/小时），图像质量要好。目前市面上的数字硬盘录像机都基本采用MPEG1技术，但其基于结构的压缩技术，算法单一，网络传输率高，不能适应对不同速率的网络的一致访问，网络的容错性差。远程传输每帧画面的容量为3.3-5.6K/帧，
3．MPEG2 压缩技术
在MPEG1压缩技术的基础上进行技术改造，有效地提高了图像质量，但同时却又大大增加了图像压缩容量（500-800M/小时），故很少数硬盘录像机采用此技术。远程传输每帧画面的容量为5.6-8.8K/帧，
4．MPEG4 压缩技术
新型图像压缩技术，开放的编码系统，可随时扩展丰富的基于内容的编码算法，采用多种变换模式（小波、富立叶等），有效解决容量与图像质量的问题。MPEG4提供DVD级的图像质量而占用的空间又大大降低（80-220M/小时），远程传输每帧画面的容量为0.8-2.5K/帧。特别是其对象分离的控制，交互性，重用性更强，保证在不同速率的网络环境下的最佳画面质量，误码环境下的恢复力和鲁棒性（稳定性）高。
在银行项目中实现远程传输监控功能，对照各压缩技术的参数及各传输媒介提供最大的上传速率，我们得出如下结论：MPEG4+银行现有的业务数据网（DDN）或MPEG+帧中继专网是目前银行实现远程监控最佳配置，成本低，实效性强。
附表：传输媒介的价格
|
√
|
56K Modem
|
ISDN
|
ADSL
|
DDN
|
帧中继
|
|
理论传输速率上行
|
33.6 Kbps
|
64Kbps～2Mbps
|
8M
|
2M
|
2M
|
|
理论传输速率下行
|
56Kbps
|
64Kbps～2Mbps
|
1M
|
2M
|
2M
|
|
优点
|
费用便宜，适合个人用户上网
|
费用较便宜
|
费用适中，带宽基本够用
|
速度快和传输质量高，网络稳定，安全性和保密性高，可对流量进行控制，适合视频传输
|
速度快和传输质量高，网络稳定，安全性和保密性高
|
|
缺点
|
带宽太小，不适合视频传输
|
带宽太小，不适合视频传输，资源完全共享，容易受到病毒、黑客的攻击、破坏，安全性不高
|
资源完全共享，容易受到病毒、黑客的攻击、破坏，安全性不高，不适合重要场所视频监控的网络平台
|
费用高
|
费用较高，但无法完成带宽流量的控制
|
|
费用
|
√
|
√
|
一个月380元（200小时）（北京）
|
2M DDN月租费高达6000元人民币（北京地区）
|
2M 帖中继线路，月租为1000到1500元人民币
|
四、POS-Watch 嵌入式数字监控主机
我们根据以上的理论计算、市场产品、用户需求等多方面客观因素，选择POS-Watch 嵌入式数字监控主机最适合。
POS-Watch 嵌入式数字监控主机是一款采用RTOS实时操作系统和MPEG4压缩技术，具有强大的网络功能、带数字矩阵、云台控制、报警联动录像功能。是集成了本地监控、录像、和网络传输为一体的专业产品。
网络功能特征：
1. 提供标准RJ45网络端口，并取得国际FCC Part15以太网通讯认证，支持PSTN、ISDN、ADSL、LAN、WAN各种网络环境。POS-Watch主机可选用专线上网和拨号上网方式，工作站用户也可选择无线上网、专网和拨号上网等任意的方式，不受带宽环境和地点的限制。市面其他采用收费软件实现网络查询和录像回放的产品，往往受加密狗的限制，不能灵活的变动工作站的位置，取证的录像文件也无法在其他地点回放。并且受网络带宽的影响，只能在局域网传输，不适合在低带宽的以太网传输。
2. 提供多画面远程监视：市面上唯一一款支持16画面同屏同步监视，并且每个画面单独打包，保证了画面更细腻、色彩更丰富、层次感更强、轮廓更清晰分明。可进行1/4/16 画面手动分割。而其它的嵌入式产品，为了适应低带宽的网络环境传输，把多个画面数据打为一个包远传，再通过远程PC机的CPU 进行软解码分解，图画单一，画像图质差，马赛克现象非常严重。
3. 提供多IP访问：POS-Watch 远程监视16个画面可以取自于一台POS-Watch 主机16个画面或可以取自于多台POS-Watch 主机不同的画面的组合。这样用户可根据自己的需要，灵活归类画面，或同时监控多台主机，做到主次分明，方便管理。不同于市面其他产品，不提供多IP访问，只提供一个远程软件只能对一台主机的单画面进行控制。
4. 提供多用户访问：POS-Watch 多工处理能力强大，同时支持监控、录像、回放、备份、远程同步监控、远程回放、远程下载，多任务并发处理。POS-Watch 主机与远程软件 ReMon 的操作互不影响，允许三个远程用户同时访问一台POS-Watch 主机。并且三个用户可以进行同一个操作或做不同的操作。
5. 远程现场监控：
1) POS-Watch 采用同步处理技术，保证了远程监视的画面与本地POS-Watch 监控画面同步。不同于其他的产品，网络滞后性与接入的时间成正比（接入的时间越长，滞后的时间越大）
2) 网络延时小于0.5秒，只有在滞后足够小时，网络上的各种控制功能（云台镜头控制）才具有实际意义。
3) 画面换切速度快，1/4/16画面换切的过程中，画面不需要重新调用。
4) 在广域网低带宽上传输，不降低画质的情况下，可调节视频图像传输的帧速和压缩比，保证了高画质的画面连接性。
5) 提供声光报警提示，报警信息。最多可以接收16台POS-Watch 主机的报警信号。提供SDK软件开发包实现电子地图功能。
6. 远程回放录像文件：
1) 采用流媒算法，提供远程在线回放方式。快速的在线录像搜索功能，不影响本地录像的前提下同时进行录像回放。文件回放时，不占用网络资源与本地PC机的硬盘空间，只占用PC机的缓冲区作缓存。市面许多支持网络功能的DVR都不具有远程在线回放功能，必须先进行远程下载，然后离线回放录像文件，由于视频录像文件一般很大，远程下载过程很长，会长时间占用PC机资源和网络带宽，大大的降低工作效率，也不方便在突发事件发生后快速调用文件，而且软件是收费的。
2) 提供播放进度条，可以任意拖拉到某个时间段回放，可以1/4/16个画面同屏同步回放，方便跟踪可疑人员在不同摄像机范围内活动情况，以及单帧向前、向后播放，回放的速度可调，有效地截取可疑人员不同角度的画面进行打印、鉴别。
3) 提供独有的录像文件局部下载取证功能。
可以根据用户的需要，分时间段和分不同通道进行有选择性的局部下载，这样大大节约了硬盘资源，同时可以刻录光盘（市面上刻录光盘是600-740M），提高了工作效率，而不必把用户不需要的录像文件下载到用户的本地硬盘上。如遇突发事件发生，必须立即将数据发送给相关部门时，此项功能尤为有效。
为了保护录像文件下载的安全性，提供下载文件电子署名功能，文件保存在PC机上自动转换成POS-Watch 注册号，防止对下载数据的修改或分割。
市面其他产品不提供局部下载的原因是这些产品的内核技术限制了16个通道分别打包进行网络传输，是先组合为1个画面进行的远程传输，一方面明显降低了画质，另一方面也降低数据传输的灵活性。
7. POS-Watch远程监控软件Remon 提供TCP，UDP远程传输协议，可设置用户权限、密码，最高用户可查看历史操作记录；状态栏信息显示：当前的日期/时间、主机的名称或群组，占用网络带宽情况。提供满屏显示；在远程监控、远程回放、本地回放都提供打印，保存功能，实现现场取证的目的。
我们根据以上的理论计算、市场产品、用户需求等多方面客观因素，选择POS-Watch 嵌入式数字监控主机最适合。
POS-Watch 嵌入式数字监控主机是一款采用RTOS实时操作系统和MPEG4压缩技术，具有强大的网络功能、带数字矩阵、云台控制、报警联动录像功能。是集成了本地监控、录像、和网络传输为一体的专业产品。
网络功能特征：
1. 提供标准RJ45网络端口，并取得国际FCC Part15以太网通讯认证，支持PSTN、ISDN、ADSL、LAN、WAN各种网络环境。POS-Watch主机可选用专线上网和拨号上网方式，工作站用户也可选择无线上网、专网和拨号上网等任意的方式，不受带宽环境和地点的限制。市面其他采用收费软件实现网络查询和录像回放的产品，往往受加密狗的限制，不能灵活的变动工作站的位置，取证的录像文件也无法在其他地点回放。并且受网络带宽的影响，只能在局域网传输，不适合在低带宽的以太网传输。
2. 提供多画面远程监视：市面上唯一一款支持16画面同屏同步监视，并且每个画面单独打包，保证了画面更细腻、色彩更丰富、层次感更强、轮廓更清晰分明。可进行1/4/16 画面手动分割。而其它的嵌入式产品，为了适应低带宽的网络环境传输，把多个画面数据打为一个包远传，再通过远程PC机的CPU 进行软解码分解，图画单一，画像图质差，马赛克现象非常严重。
3. 提供多IP访问：POS-Watch 远程监视16个画面可以取自于一台POS-Watch 主机16个画面或可以取自于多台POS-Watch 主机不同的画面的组合。这样用户可根据自己的需要，灵活归类画面，或同时监控多台主机，做到主次分明，方便管理。不同于市面其他产品，不提供多IP访问，只提供一个远程软件只能对一台主机的单画面进行控制。
4. 提供多用户访问：POS-Watch 多工处理能力强大，同时支持监控、录像、回放、备份、远程同步监控、远程回放、远程下载，多任务并发处理。POS-Watch 主机与远程软件 ReMon 的操作互不影响，允许三个远程用户同时访问一台POS-Watch 主机。并且三个用户可以进行同一个操作或做不同的操作。
5. 远程现场监控：
1) POS-Watch 采用同步处理技术，保证了远程监视的画面与本地POS-Watch 监控画面同步。不同于其他的产品，网络滞后性与接入的时间成正比（接入的时间越长，滞后的时间越大）
2) 网络延时小于0.5秒，只有在滞后足够小时，网络上的各种控制功能（云台镜头控制）才具有实际意义。
3) 画面换切速度快，1/4/16画面换切的过程中，画面不需要重新调用。
4) 在广域网低带宽上传输，不降低画质的情况下，可调节视频图像传输的帧速和压缩比，保证了高画质的画面连接性。
5) 提供声光报警提示，报警信息。最多可以接收16台POS-Watch 主机的报警信号。提供SDK软件开发包实现电子地图功能。
6. 远程回放录像文件：
1) 采用流媒算法，提供远程在线回放方式。快速的在线录像搜索功能，不影响本地录像的前提下同时进行录像回放。文件回放时，不占用网络资源与本地PC机的硬盘空间，只占用PC机的缓冲区作缓存。市面许多支持网络功能的DVR都不具有远程在线回放功能，必须先进行远程下载，然后离线回放录像文件，由于视频录像文件一般很大，远程下载过程很长，会长时间占用PC机资源和网络带宽，大大的降低工作效率，也不方便在突发事件发生后快速调用文件，而且软件是收费的。
2) 提供播放进度条，可以任意拖拉到某个时间段回放，可以1/4/16个画面同屏同步回放，方便跟踪可疑人员在不同摄像机范围内活动情况，以及单帧向前、向后播放，回放的速度可调，有效地截取可疑人员不同角度的画面进行打印、鉴别。
3) 提供独有的录像文件局部下载取证功能。
可以根据用户的需要，分时间段和分不同通道进行有选择性的局部下载，这样大大节约了硬盘资源，同时可以刻录光盘（市面上刻录光盘是600-740M），提高了工作效率，而不必把用户不需要的录像文件下载到用户的本地硬盘上。如遇突发事件发生，必须立即将数据发送给相关部门时，此项功能尤为有效。
为了保护录像文件下载的安全性，提供下载文件电子署名功能，文件保存在PC机上自动转换成POS-Watch 注册号，防止对下载数据的修改或分割。
市面其他产品不提供局部下载的原因是这些产品的内核技术限制了16个通道分别打包进行网络传输，是先组合为1个画面进行的远程传输，一方面明显降低了画质，另一方面也降低数据传输的灵活性。
7. POS-Watch远程监控软件Remon 提供TCP，UDP远程传输协议，可设置用户权限、密码，最高用户可查看历史操作记录；状态栏信息显示：当前的日期/时间、主机的名称或群组，占用网络带宽情况。提供满屏显示；在远程监控、远程回放、本地回放都提供打印，保存功能，实现现场取证的目的。
五、参考文档
1、POS-Watch 市场定位
2、POS-Watch 功能特性
3、POS-Watch 规格表
4、POS-Watch 核心技术
5、远程监控软件
