稳压二极管代用时，除了需要掌握整流二极管代用的原则外，还应注意代用管的稳定电压必须与原管一样，最大工作电流不低于原管。其他二极管或三极管的PN结可以代用作稳压二极管。稳压二极管还可以串联运用。
1．二极管或三极管代替稳压二极管
半导体PN结具有稳压性能，在PN结正向导通时，即使电流有较大变化其压降仍基本不变，因此，晶体二极管或三极管可以变通作为稳压二极管使用。

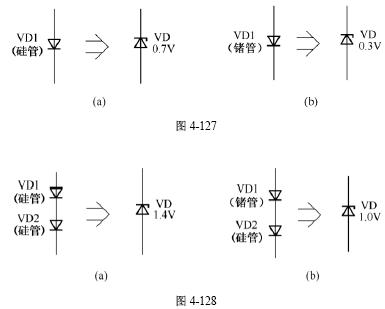

（1）整流二极管代替稳压二极管。二极管正向导通时，其管压降基本保持不变，因此可以直接作为低电压稳压二极管使用。硅二极管的正向管压降约为0.7V，可作为稳压值为0.7V的稳压管使用，如图4-127(a)所示。锗二极管的正向管压降约为0.3V，可作为稳压值为0.3V的稳压管使用，如图4-127(b)所示。当需要较高的稳压值时，可以将若干个二极管正向串联。图4-128(a)所示为两个硅二极管正向串联，等效为一个稳压值为1.4V的稳压管。图4-128(b)所示为一个锗二极管与一个硅二极管正向串联，等效为一个稳压值为1.0V的稳压管。

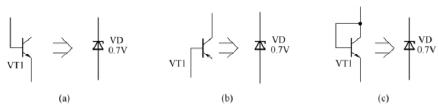

（2）晶体三极管代替稳压二极管。利用硅三极管的一个PN结可作为0.7V稳压二极管使用，如图4-129所示。图4-129(a)采用NPN管，VT1基极作为稳压二极管VD的负极（稳压输出端），VT1发射极作为VD的正极（一般接地）。图4-129(b)采用PNP管，VT1集电极作为稳压二极管VD的负极，VT1基极作为VD的正极。图4-129(c)采用NPN管，VT1基极与集电极连接在一起作为稳压二极管VD的负极，VT1发射极作为VD的正极。
图4-129
（3）发光二极管代替稳压二极管。发光二极管的正向管压降较大，一般为2V左右，可以直接作为2V稳压二极管使用，如图4-130所示。用发光二极管做稳压管，同时还可以作为电源指示灯或工作指示灯，一举两得。
2．稳压二极管的串联运用
没有合适稳压值的稳压二极管时，可以将两个或更多个稳压二极管正向串联使用，也可以将稳压二极管与其他二极管串联使用，以使稳压值符合需要。图4-131(a)所示为两个稳压二极管VD1与VD2正向串联，等效为一个稳压二极管VD，VD的稳压值为VD1和VD2稳压值之和。图4-131(b)所示为一个整流二极管VD1与一个稳压二极管VD2相串联，等效为一个稳压二极管VD，VD的稳压值为VD1和VD2稳压值之和。图4-131(c)所示为一个稳压二极管VD1与一个发光二极管VD2相串联，等效为一个稳压二极管VD，VD的稳压值为VD1和VD2稳压值之和。
图4-130
图4-131
五、晶体闸流管的代用
当没有合适的晶体闸流管时，可以用以下方法代替。
1．单向晶闸管的代用
单向晶闸管可以用晶体管电路模拟。如图4-132所示，PNP型晶体管VT1与NPN型晶体管VT2组合后，等效为一个单向晶闸管VS。VT1的发射极等效为单向晶闸管VS的阳极A，VT2的发射极等效为VS的阴极K，VT2的基极等效为VS的控制极G。
图4-132
2．双向晶闸管的代用
双向晶闸管可以用两个单向晶闸管代替。如图4-133所示，两个单向晶闸管VS1、VS2反向并联后，等效为一个双向晶闸管VS。两个单向晶闸管VS1、VS2的控制极并联后作为双向晶闸管VS的控制极，VS1、VS2的阳极和阴极交叉并联后作为VS的两个主电极T1、T2。
图4-133
