一、防盗报警系统的组成

防盗报警系统由现场探测器、现场控制器及监控中心三部分组成。

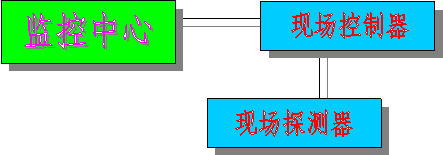

图 1 防盗报警结构示意图

1、现场探测器

现场探测器 ( 传感器 ) 主要有红外 / 微波双鉴探测器、门磁开关、玻璃破碎探测器等。此外，为了防止发生抢劫事件以及在发生紧急情况时报警，在有需要的地方安装紧急按钮和脚挑开关等。

2、现场控制器

现场控制器或防盗控制主机是带微处理器的控制器，当它接收到现场的报警信号时，一方面对现场报警点进行操作和控制，另一方面向监控中心传送有关的报警信息，在监控中心的显示屏上显示出来或在监控中心的打印机上把有关的报警信息打印记录下来。
现场控制器的主要功能有 :
•  接收带地址的报警信号
•  有不同性质的防区，通过编程确定防区的性质
•  可带控制键盘和液晶显示器，控制布防和撤防，有密码操作功能
•  输出信号带动报警器和输出标准信号推动联动的设备
•  与监控中心的通信功能

监控中心

监控中心由高档微机、高分辨率的大型彩色显示屏、中英文打印机、不间断电源（ UPS ）以及与现场控制器的通信联接器组成。此外，应有密码操作功能、图形功能、报警处理、报警、报表打印、资料处理以及与 CCTV 系统有联动功能的软件支持。

监控中心的主要功能是接受现场报警、显示及打印报警信息，显示报警现场平面图形，报警点有明显的闪烁。对于与 CCTV 系统有联动功能的报警点输出信息到 CCTV 系统。监控中心的另外一个主要功能是控制现场报警点的布防和撤防，或每天按时间程序进行布防和撤防。

二、防盗报警系统的设计原则

通常，在大厦内部的主要设施和要害部门都要求设置防盗报警的装置，这些场所包括 : 停车场、办公室、会议厅、会展厅、秘书室、保密室及其公共部分，中心周围及主要场所的出入口等。
防盗报警系统的设计应当从实际需要出发，尽可能地使系统的结构简单、质量可靠、操作方便，设计时应遵循的基本原则如下 :
•系统必须可靠，具有自动防止故障的特性，这意味着即使工作电源发生故障，系统也必须处于后备电源供电的工作状态。
•系统应具备一定的扩充能力，以适应日后使用功能的可能变化。
•报警器应安装在非法闯入者不易破坏的位置，通往报警器的线路最好采用暗埋方式。
•系统应当采用符合我国有关的国家标准，即集散型结构通过总线方式将报警控制中心与现场控制器连接起来，而探测器则分别连接到现场控制器上。在难于布线的局部区域宜采用无线通信设备。
•系统所使用的部件应尽量采用标准部件，便于系统的维护和检修。
•系统必须采用多层次，立体化的防卫方式。如周边设防、区域布防和目标保护。在目标保护中不能有监控盲区的出现。

三 、防盗系统要求

大厦对防盗报警系统要求十分高，其具体要求如下：

一、对防盗报警系统的可靠性要求高，防止“误报”，避免“漏报”；所选的防盗主机要求稳定安全；探测器选择双鉴探测器，来避免“误报”、“漏报”。
二、防盗报警系统的探测点较多。主要选用双鉴探测器。大厦 xxx 层，分别为地面 xx 层，地下 xx 层，共 xxx 层。每个区域用一个吸顶双鉴探测器来保护 , 共有 203 个探测点均匀分布在不同的层次。
三、要求其中 175 个作为与闭路电视监控系统联动。
四、剩余的 28 个探测器，每一个探测器作为一个防盗区域；每个区域的使用者能通过键盘授权实现现场布防撤防；
五、要求双鉴探测器区域系统有延时功能，以便于使用者完成现场布防撤防。及在超过设定时间内，发出报警信号。
六、要求系统配有一定的余量，以便通过对系统进行将来扩容。
七、要求系统应备有后备电源。以便掉电后防盗系统能起到作用。

四、系统主机选型

1、防盗控制 / 通讯主机的选择

在防盗报警系统中防盗控制 / 通讯主机是最重要的设备，选用防盗控制通讯主机时应根据系统规模，用户对系统的可靠性的要求进行。

目前在国内已安装使用并有高可靠性的防盗控制 / 通讯主机基本上是进口品牌，其中以美国安定宝（ ADEMCO ）、加拿大 DSC 、美国 C&K 和三家公司的产品最为知名。

美国安定宝（ ADEMCO ）公司是世界上最大的防盗及消防产品制造商，该公司的产品符合 UL 、 FCC 、 CFM 及 NFPA 等国际标准。安定宝公司的防盗报警器材产品系列齐全，探头质量好，防盗控制 / 通讯主机从小型的 6 防区系统到大型 128 防区系统均有，配置灵活，并能方便地实现进出入人员的控制、时间控制、系统事件记录等功能，尤其适用于单位办公楼这种功能多样、探测器较多的场合，是会展中心、大厦等防盗主机产品的首选。

加拿大 DSC 公司也是世界上著名的防盗报警器材制造商，尤其近年来业务发展迅猛，产品的应用也越来越广泛。 DSC 防盗报警系统产品系列丰富，功能齐全，能满足各种环境下的用户需要。 DSC 的控制主机从小型的 4 防区到大型的 128 防区，可应用于住宅到办公楼及小区。 DSC 公司将其产品定位于中档应用。

美国 C&K 公司在防盗报警业界也是相当知名的，该公司的产品以质量稳定、可靠性高而著称，该公司的产品尤其是探测器产品品种十分齐全，探头质量好，该公司首先开发并推出了智能型三鉴探测器能够准确探测并且区分小动物及人体入侵，无须特殊处理或支架即可消除宠物所引起的误报，但 C&K 公司的防盗控制 / 通讯主机的规模较小，最大只可达 16 防区，在小型系统及住宅楼中使用尚可，若用在办公楼之类的大型、复杂的环境时，难以胜任。

通过以上比较，考虑到大厦对安全防范的具体要求，我们决定选用美国安定宝（ ADEMCO ）公司的防盗报警控制 / 通讯主机。

安定宝的防盗控制 / 通讯主机从 6 防区到 128 防区常用的有 5 种产品，现将这 5 种产品的特性列表如下：

安定宝防盗控制 / 通讯主机产品

为保证各探测点有一个独立的地址码，以便灵活地进行现场布防和撤防及拥有监控中心管理功能。我们选用安定宝公司的防盗控制 / 通讯主机 Vista-120 作为大厦防盗报警系统的防盗主机。

2、安定宝 Vista-120 控制主机的特点

ADEMCO Vista-120 是 ADEMCO 公司系列主机中最大型的主机，具有许多的功能特点，使之除了作为大容量的防盗主机外，更可以用于自动化的控制系统以及门禁系统来使用。具体特点如下：
•  大防区容量： 通过扩充模块可扩充至 128 防区，可混合使用四线，总线，无线连接方式。所有防区可编程为十多种防区类型之一。
•  四线连接： 主机板上固定了 9 个使用接线防区，可设置为是否使用线末电阻监控方式，预留两线制防火防区及快速反应防区。
•  总线连接： 使用编码方式两线连接，对各探头有实时监控。所有总线探头并联连接，安装简便，并有常规防区扩充器。
•  无线方式： 可使用 58 系列探头，可同时接入两个接收机扩大覆盖范围，可使用无线按钮操作主机，可使用无线键盘。
•  子系统功能： 可划分为 9 个子系统，可使用最多达 16 个键盘控制各个子系统。可设置各个子系统之间的关系，即可设置某个子系统可以被其它子系统“登录”控制。
•  时间表功能： 即“定时器”，用户可自定义临时时间表，可设置自动布撤防时间，可自动控制继电器开关，可对使用者分组按时间限制进入系统。
•  显示输出功能： 可通过 4132DV 输出 32 路显示电压输出。
•  继电器功能： 可由 4132RY 结合 4132DV 模块提供 32 个继电器输出，编程为数十种驱动方式，如由防区、系统状态驱动。
•  事件记录功能： 可自动存储达 224 起所有类型系统动作与状态，可由键盘显示或打印输出。
•  遥控编程功能： 可通过遥控编程软件在远程控制系统布撤防、编程、查看系统状态等。
•  出入口控制 ：可使用 128 个密码，分 7 个级别控制，可分为 8 组。可与继电器功能配合作为密码锁使用。
•  通讯功能 ：内置通讯器支持多种通讯格式： 4+2 低速， 4+2 特快，安定宝 CONTACT ID ， 4+9 高速。使用双电话多制式输出。
•  操作性能 ：可使用英文显示液晶键盘，可设置显示各个防区及子系统的名称取代数字代码。可使用遥控按钮，遥控键盘，钥匙开关，遥控编程，电话遥控等多种方式对系统布 / 撤防。
•  电话遥控 ：可附加电话遥控模块，通过电话来控制系统布撤防，控制继电器开关及检查系统状态等。
•  110 报警 ：直接通过主机，使用内置拨号器，与 110 报警中心连接，或通过工作站，使用 MODEN ，与 110 报警中心连接。
•  电脑操作 ：可通过 4100SM 串口与电脑相通，通过警卫中心软件实现计算机对系统监控及管理。
