智能综合大楼防盗报警系统设计方案VISTAR-120系统

五、系统配置

1、探测器的配置

每一个区域配置一个玻璃破碎器 , 及门磁。根据具体情况结合探测器的性能比，可选用美国 ADEMCO 公司的 2100EX ；门磁选用日本 ALEPH 的 SW-8523 。

每个区域探测器的配置表

2、防盗控制 / 通讯主机的配置

AEMCO 公司的 Vista-120 有 9 个基本的接线防区，经扩充后可达 128 个防区，在 Vista-120 主机上有一对总线制（非屏蔽双绞线）回路，在其上接入总线扩充器进行防区扩充，如图所示：

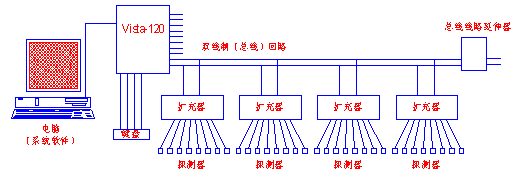

图 2 防盗控制 / 通讯主机配置示意图


因大厦具体要求为共有 203 个防盗区域，要求其中 175 个作为与闭路电视监控系统联动。剩余的 28 个探测器，每一个探测器作为一个防盗区域；每个区域的使用者能通过键盘授权实现现场布防撤防这样可以通过总线现场安装扩充器，通过扩充器来管理各个防盗区域。具体做法为：

在每一层依实际情况放置 2 防区扩充器（ 4193SN ）和 8 防区扩充器（ 4208U ），通过总线现场安装；其中 28 个需独立键盘的防区，安装一个 AK8104 多功能布撤防键盘，来对本区域现场授权布撤防，形成独立报警子系统。多功能键盘通过扩充器与主机通讯。

根据大厦探测器数量，故需要 28 个 4193SN 和 22 个 4208U ； AK8104 为 28 个。每层需独立供电给各个探测器、扩充器及布撤防键盘。每层需要两个供电的不间断电源 AP-100 。此电源能在停电情况下提供电源。

防盗主机及管理计算机安装在监控中心。因每一个防盗主机支持 128 个防区。故需要 2 台主机，每个主机管理 15 层防区。

另外主机上还需配置总线线路延伸器（型号为 4297 ）以延伸总线的长度；可编程控制键盘（型号为 6139 ）和现场电脑编程用的串口模块（型号为 4100SM ）和串口扩充模块（型号为 CW2104 ）。

防盗主机的配置如下

3、联动的配置

防盗报警系统与 CCTV 系统从总体来说都属于保安系统，是楼宇保安系统的组成部分，但这二个子系统不论在结构上还是在功能上都是相对独立的两个系统。当发生报警时，防盗报警系统应该立即将包含报警点的信息送到 CCTV 监视系统，由该系统控制报警点附近的摄像机转向报警点并开始自动录像，系统的主显示部分也自动切换到该摄像机的画面。所以，这二个系统之间有着接口与协调关系。

联动的方式有很多种，主要分硬件联动和软件联动。现在大多数联动为硬件联动，软件联动因系统各自的不同，其数据处理、管理等各自不同造成软件的联动的困难。在一定程度上，集成商必须对软件进行第二次开发。在此我将主要以硬件联动方式对系统进行描写：

不配置管理电脑的硬件联动系统

这种方式将报警触点信号先接至报警主机中进行必要的管理，然后通过开关驱动器将触点信号引至闭路监控控制主机的报警输入板或报警输入接口设备上。

这种方式好处是连接简单、实现容易、代价成本低。
联动路经为：报警→触点信号→扩展器→防盗主机→开关驱动器→报警输入接口设备→矩阵开关→自动录像

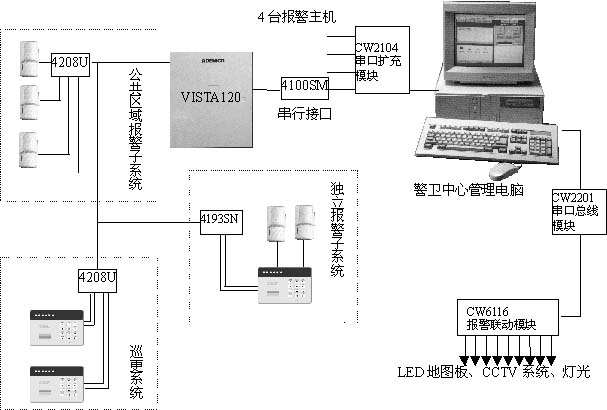

在这种方式中，开关驱动器是联系报警系统和其它系统联动的纽带。方案中我们可选用 4132DV 显示驱动模块结合 4132RY 继电器模块作为纽带。 4132DV 和 4132RY 的结合为主机每个报警防区提供一个输出端口。因每个组合能输出 32 路继电器输出，故共需 6 套。

根据上图所示， CW6116 为联动的纽带。 CW2201 串口总线模块将 CW6116 通过总线编码方式二级连接。可为主机每个报警防区提供多个输出端口。因每个组合能输出 16 报警联动输出。故共需 11 套。
