路由器下接三层交换机配置文档

放大字体  缩小字体 发布日期:2012-05-26  浏览次数:756
核心提示:假设VE1260下接一台三层交换机,三层交换机和VE1260相连的接口IP地址是192.168.0.2,VE1260的内网口IP 地址是192.168.0.1;三层上划分了3个VLAN,IP段分别为192.168.1.0、192.168.2.0、192.168.3.0。


     (一)IP规划及网络拓扑
假设VE1260下接一台三层交换机,三层交换机和VE1260相连的接口IP地址是192.168.0.2,VE1260的内网口IP 地址是192.168.0.1;三层上划分了3个VLAN,IP段分别为192.168.1.0、192.168.2.0、192.168.3.0。

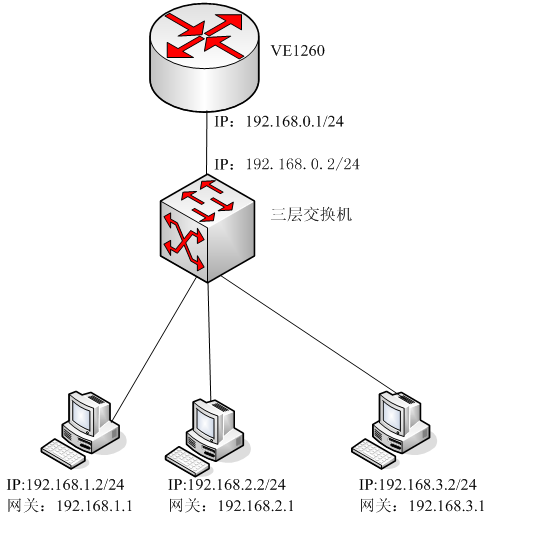

具体的网络拓扑结构如下:

 现要实现内网3个网段的计算机都可正常上外网,可参考如下配置:
(二)在VE1260上的具体配置
注意:在配置VE1260之前请务必保证,下面三层交换机已配置静态路由,将所有出访的流量指向上层路由器(192.168.0.1)。
1、外网口配置照旧:外网口的配置和下面没接三层交换机的配置情况一致。
2、 内网口配置为192.168.0.1,掩码同三层交换机一致。
3、 路由器的模式选择为“NAT”模式。
4、 配置内网扩展

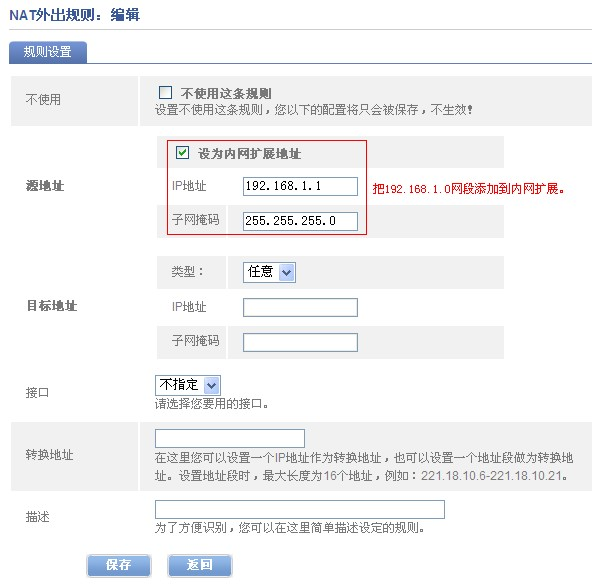

在完成以上基本配置的基础之上,还需要在VE1260上分别把192.168.1.0、192.168.2.0、192.168.3.0添加到内网扩展中。首先点击VE1260配置界面中的高级选项>>地址转换>>添加新规则,出现下图所示的界面。

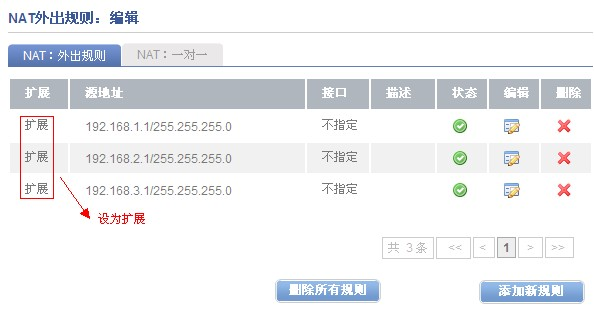

上图是把192.168.1.0添加到内网扩展,同理按照相同的方式把192.168.2.0和192.168.3.0分别添加到内网扩展中,出现下图所示的界面:
5、配置静态路由
配置完以上步骤之后,下面三个网段计算机还是不能正常打开网页,还需要在VE1260上分别添加指向下面三层交换机不同网段的静态路由。

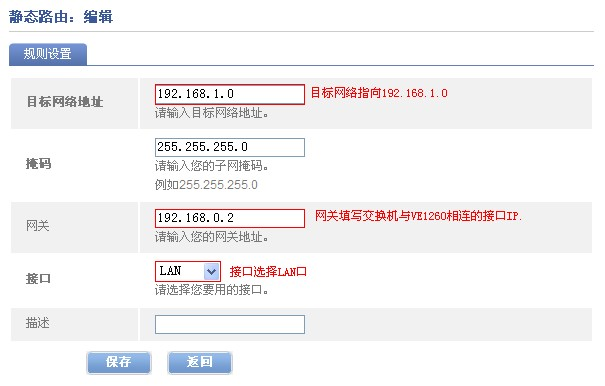

首先添加指向192.168.1.0的静态路由,具体界面如下:

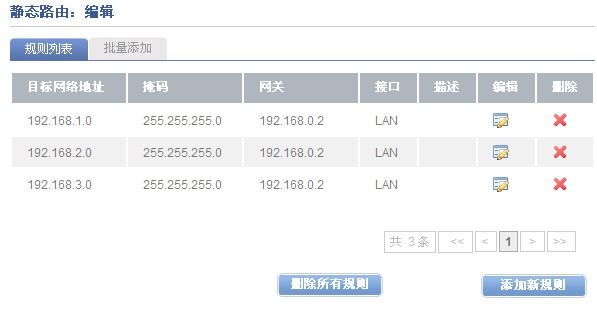

同理依次添加到192.168.2.0和192.168.3.0的静态路由,添加完全之后,出现下图所示的界面。
 6、 重启路由器:以上配置需要重启路由器才能生效。
通过以上配置,三层交换机下不同网段的计算机便可正常上外网。
