楼宇对讲系统设备安装与调试

　　3. 楼宇对讲系统的功能
　　根据不同的楼寓建筑和不同的使用要求，出现了多种型号的设备，逐渐形成了在住宅楼寓内的安全防范系统产品。
　　对讲系统有可视与非可视型。系统把楼宇的入口、住户及小区物业管理部门（或保安人员）三方面的通讯包含在同一网络中，成为防止住宅受非法侵入的重要防，有效的保护了住户的人身和财产安全。
　　下面简单分析一下工作过程：

　　这种是最常用的形式，当访客在门口主机的按键上按下住户房号，门口机即把该房号编码送入信号线，同时门口机把通话设备与声讯线相连接，被选中的住户室内分机把机内的通话设备与声讯线接通，同时产生呼叫信号，分机接到门口呼叫信号振铃声，门口主机接到分机反馈信号产生回铃声结束，室内机和门口机之间即可进行双向通话。
　　同时，室内机上的显示屏开启，显示出门口机处的访客影像。
　　（2）室内机呼叫小区管理机，如图4.1.4。
　　　
　　　　　　图4.1.4 室内机呼叫小区管理机　　　　　　　　图4.1.5管理员机呼叫室内分机
　　（3）管理员机呼叫室内分机，如图4.1.5。
　　（4）门口机呼叫小区管理员机，如图4.1.6。
　　
　　　　　图4.1.6 门口机呼叫小区管理员机
　　4．楼宇对讲系统的工作过程

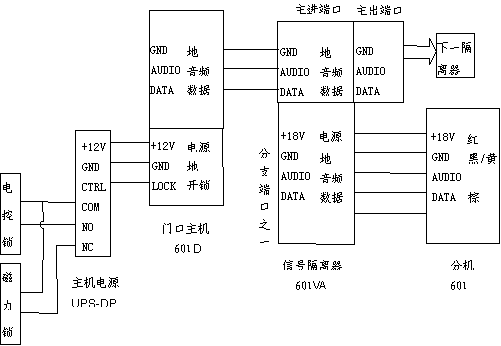

 　　楼宇对讲系统是采用单片机编程技术，双工对讲技术， CCD摄像及视频显像技术而设计的一种访客识别电控信息管理的智能系统。楼门平时总处于闭锁状态，避免非本楼人员在未经允许的情况下进入楼内。本楼内的住户可以用钥匙或密码开门自由出入。当有客人来访时，客人需在楼门外的对讲主机键盘上按出被访住户的房间号，呼叫被访住户的对讲分机，接通后与被访住户的主人进行双向通话或可视通话。通过对话或图像确认来访者的身份后，住户主人允许来访者进入，就用对讲分机上的开锁按键打开控制大楼入口门上的电控门锁，来访客人便可进入楼内。来访客人进入后，楼门自动锁。
 　　住宅小区物业管理的部门通过小区对讲管理主机，可以对小区内各住宅楼宇对讲系统的工作情况进行监视。如有住宅楼入口门被非法打开、对讲系统出现故障，小区对讲管理主机会发出报警信号和显示出报警的内容及地点。
　　5．楼宇对讲系统的组成和类型

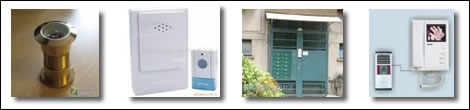

　　（1）单户型

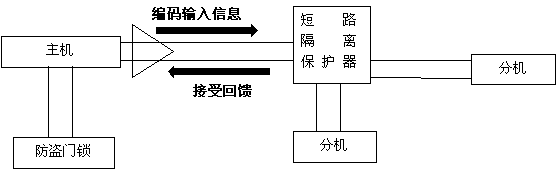

　　（2）单元型
　　独立楼寓使用的系统（也称单元楼对讲系统），其特点是单元楼有一个门口控制主机，可根据单元楼层的多少，每层多单元住户来决定。可选用直按式、数码式二种操作方式。
　　1）直按式的容量较小，普通有2-16户等，适用于一梯二户七层高的住宅，也可根据实际户型特别设计。特点是一按就应，操作简单。
　　2）数码拨号式的容量较大，可从2-8999户不等，适用于高层住宅。特点是界面豪华，键盘操作方式如同拨电话一样。

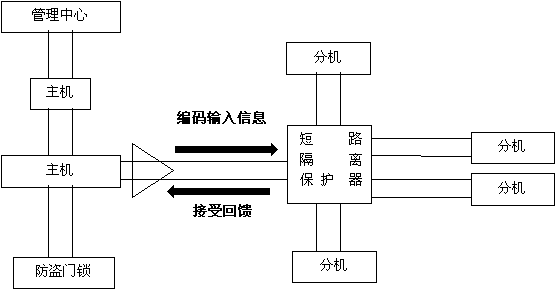

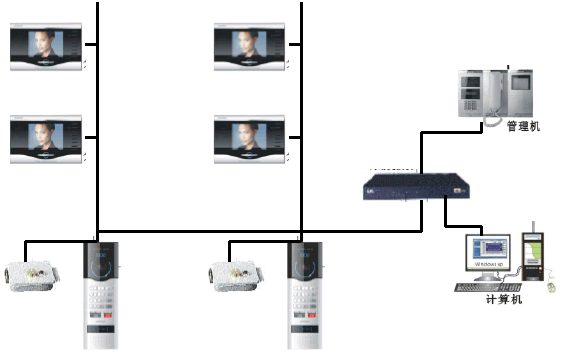

　　（3）联网型

　　三种方式是从简单到复杂、分散到整体逐步发展的。小区联网型系统是现代化住宅小区管理的一种标志，是可视或非可视楼宇对讲系统的高级形式。
