任务3:楼宇对讲单元内部的安装和调试
4.3.1 任务目标
通过系统设备的安装调试,了解视频楼宇对讲系统功能、基本组成原理,简单故障的排除。
4.3.2 任务内容
1.多媒体介绍:介绍实训室楼宇对讲系统的功能和组成设备;
2.系统设备的安装调试;
4.3.3 知识点
本节任务主要在上一任务确定了系统类型的基础上针对单元内部来说明楼宇对讲系统的安装调试。

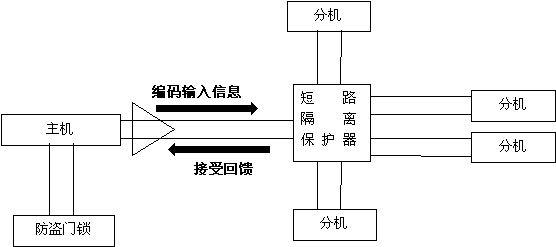

图4.3.1单元内部图
1.设备组成及其功能
单元内部来说明楼宇对讲系统设备包括互通主机、分机、防盗门锁等组成,以安居宝公司产品为例进行介绍。

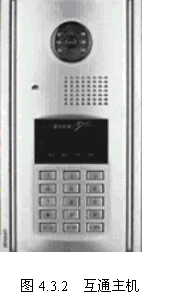

(1)楼内互通主机作用和使用
1)楼内互通主机作用
① 能呼叫分机,与分机实现楼宇对讲,接受分机遥控开锁,能够直接呼叫管理机,一栋楼可并接多台主机,多栋楼所有主机亦可互连;.能给主机进行编码;利用管理机可以把门口机视频信号切换到管理中心;
② 密码开锁:分机用户进门时,可利用自己分机上设置的密码实施开锁和撤防,密码开锁的方法:在主机上按密码键进行密码输入状态,再按自己的房号,最后按4位密码即可。
2)楼内互通主机的使用
① 主机编码规则
为三位编码,其编码的形式:
② 互通主机编码方法:
给门口主机编一个系统中的地址码;给本栋楼的所有分机冠以两位楼号,加上分机自身的两位编码,形式如下: (2)可视分机作用和使用
1)可视分机作用
① 具有免提功能和免打搅功能;
② 分机与管理机或分机与分机之间可双向通话 。
③ 自带多个防区报警功能,按键布防,密码撤防。
④ 可无线遥控布撤防与紧急报警功能。
⑤ 具有占线提示和在线检测功能。
⑥ 能输入和修改密码。
⑦ 具有动听的铃声。在挂机状态下,顺序按下“C+P+5”键,接着按“4,6”键调节和弦铃声的大小;只可以调节和弦铃声的大小,自身的声音不可以调节。
⑧ 管理中心计算机可接收分机个防区报警信息。
2)可视分机使用
① 分机地址码设置:在挂机状态下,顺序按下“c,0+命令码”紧接输入四位数字作为分机地址码,“滴”的一声表示设置成功。
② 报警延时设置:在挂机的状态下,顺序按下“c,1+两位数字”输入完成后,分机发出“嘀”的一声表示输入完成。报警延长时间为10~40秒。
③ 分机密码设置:在挂机的状态下,顺序按下"c,2"键,然后输入四位旧密码,分机自动检测密码是否真确。若错误分机会发出"嘀,嘀"两声(此时许重新输入密令键)。
若输入真确则发出"嘀"的一声,表示密码设置成功(出厂密码为0000)
(2)非可视分机作用和使用
1)非可视分机作用
① 可向管理机报警,可以呼叫个分机
② 可以实现开锁功能
③ 具有密码设置的功能
④ 分机可接受来自管理机的呼叫
2)非可视分机使用
① 分机地址码设置:在挂机状态下,顺序按下“c,0+命令码”紧接输入四位数字作为分机地址码,“滴”的一声表示设置成功。
② 报警延时设置:在挂机的状态下,顺序按下“c,1+两位数字”输入完成后,分机发出“嘀”的一声表示输入完成。报警延长时间为10~40秒。
③ 分机密码设置:在挂机的状态下,顺序按下"c,2"键,然后输入四位旧密码,分机自动检测密码是否真确。若错误分机会发出"嘀,嘀"两声(此时许重新输入密令键)。
若输入真确则发出"嘀"的一声,表示密码设置成功(出厂密码为0000)
2.电源
一方面后备电池断电后能自动切换;具有过放电保护装置,防止损坏后备电源;具有电源工作状态指示灯;具有短路保护作用;具有平时自动给后备电池充电功能;利用电池的储能将直流逆变为交流,向负载提供高质量的电源继续支持负载。
另一方面平时向负载提供高质量的电源,达到稳压、稳频、抑制浪涌、尖峰、电噪声,补偿电压下陷、长期低压等电源干扰;

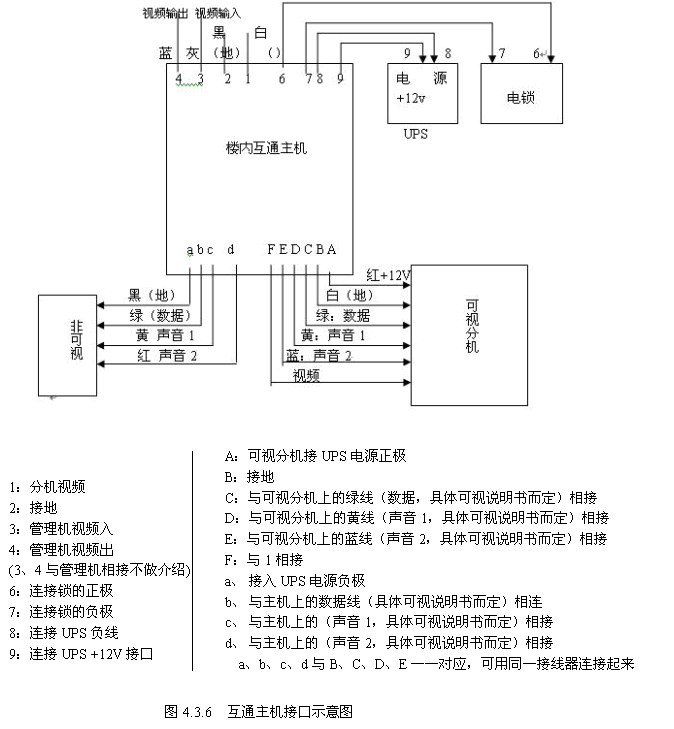

4.安居宝互通主机接口示意图

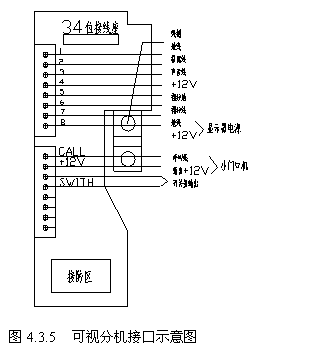

说明:注意可视分机除了要给机芯供电外,还要给显示屏供电;
