任务2：楼宇对讲系统设备选型及配置
4.2.1 任务目标
了解系统类型；了解典型设备名称、功能、分类、选型依据；学会设备选型并能够画出系统组成原理图。
4.2.2 任务内容
某小区共计公寓楼2栋。公寓楼2个梯位，每梯12户，计48户。系统设计采用黑白楼宇对讲联网系统。
具体任务：
1．根据小区结构，确定系统类型，画出系统拓扑图；
2．对小区进行现场勘查，列出信息点统计表，确定典型设备名称、功能、分类、选型依据；
4.2.3 知识点
1．系统选型
（1）系统功能要求
1）黑白可视对讲功能
来访者与住户通话：来访者通过门口机拨通住户分机，住户分机振铃，住户摘机可与来访者实现双向对讲；
2）来访者与管理员通话
来访者通过门口机，可呼叫管理中心，与管理员实现双向对讲；管理员与住户通话：管理中心有事通知住户，也可通过管理机拨通住户分机，与住户实现双向对讲；
3） 遥控开锁功能
住户确认来访者后，按开锁可实现遥控开锁；管理员可通过管理机遥控开启各楼栋门锁。
4）紧急报警功能
在住宅客厅，卧室设置紧急呼救按钮，当家中有紧急事件发生如生重病、有盗贼闯入，需要求助时，只要按下紧急呼救按钮，室内分机即将信号传至管理中心。
（2）系统基本配置分析
1）每个公寓楼梯口安装1台黑白可视门口主机，4个梯位，计4台。并配置不锈钢防盗门、静音电磁锁、闭门器、不间断电源等。
2）小区的设备管理房安装1台黑白可视中心管理机。
3）每个住户室内安装黑白可视分机1台，48户，共计48台
4）每个公寓楼梯口安装主机电源（UPS-DP）1台，4梯，共计4台。
5）单元梯位每6户安装分机电源(UPS- P)1台，共计8台。
（3）系统模型
由上节课内容可知，选取联网型
1）单元内部对讲，宜选用可视分机、单元门口主机、电控锁等；

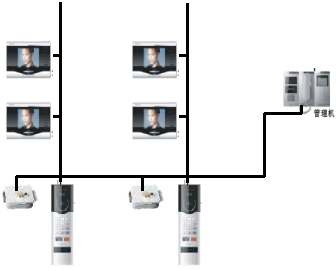

图4.2.1选用系统图
2．设备分类、选型
（1）单元门口主机
1）功能
可呼叫本单元的各户分机，同时将图象传往住户，与之双向通话；门口主机可接受分机指令，打开本单元电控锁。
可呼叫管理中心，同时将图象送往管理中心，并可与之双向通话，可要求管理中心机代开 电锁等服务。
密码开锁，可选择公共密码/私有密码模式，可设置两个公共密码，可设置错误报警。
小区门口主机可呼叫小区内部任一分机，同时将图象传往住户，实现双向通话；并具备呼叫管理中心， 密码开锁等功能。
2）种类
图4.2.2 直按式可视主机 图4.2.3 联网式可视主机 图4.2.4 室内非可视分机
数码连网式：分机编号，主机通过分机地址呼叫。键盘上只有0-9十个数字，如图所示比如呼叫201分机时，在主机键盘上按分机的地址号码如“0-2-0-1” ，如图4.2.3。
（2）室内机
1）非可视分机：一般只带有数字键盘，如图4.2.4所示。
可实接收单元主机的呼叫， 可听见来访者的声音、开锁。

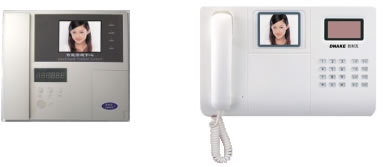

2）可视分机：除了带有数字键盘外，还带有显示屏，黑白的彩色的。不同厂家产品不一样，有电话方式的，有免提的如图4.2.5所示。
可实接收单元主机的呼叫，接收单元主机来的影音，开锁。

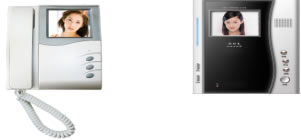

图4.2.5 室内可视分机
（3）电源
功能：输出直流电压，输出短路、过载保护及自恢复功能，蓄电池组欠压、过流保护，实现对电控锁的开关控制。
1）主机电源：可供主机及分机使用，电压输出DC，停电后系统静态时可供电数小时工作能力。电源带后备电池，并具有短路保护、停电自动切换功能。由于采用开关电源供电，因此电压适应范围宽，波动小，稳定性高等优点。如图4.2.6 所示
图 4.2.6主机电源图 4.2.7分机电源
2）分机电源:供分机使用，电压直流输出，停电后系统静态时可供电力。基本上和主机电流不多，个别地方可以通用，注意技术参数。
（4）闭门设备：
1）电控锁：在主机或者分机的控制下进行开关，如图4.2.8所示。
图4.2.8 电控锁 图4.2.9 电控锁 图4.2.10 磁力锁
2）闭门器
有定位型在90±5以上可动定位，满足环境特别需要。无定位可在任意角度自动闭合，适用于左右平开门。闭门力度连续可调节，闭门速度可调而且稳定性能好，如图4.2.9所示。3）磁力锁
主要适用于拉门，通电上锁、断电开锁，如图4.2.10 所示（4）管理中心机：
功能：遥控开锁，可开启任一门口电控锁，开锁确认功能。可呼叫任一用户分机并进行双向对讲。识别门口主机/用户分机呼叫。常用在小区管理中心。
图 4.2.11管理中心机图 4.2.12信号隔离器
（5）信号编码隔离器：
4．2．4任务步骤
根据图纸，确定系统类型，画出系统结构原理图；

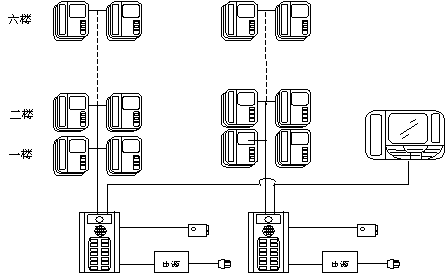

图4.2.13系统结构图
2．根据所提供的图纸，进行现场勘查，确定设备，填写设备统计表如下：
表4.2.1 设备材料清单
| 设备名称 |
型 号 |
品牌 |
数量 |
备 注 |
|
黑白可视门口机 |
|
|
|
单元门口主机 |
|
黑白可视室内机 |
|
|
|
室内分机 |
|
主机电源 |
|
|
|
公寓楼每梯配置1台(含蓄电池) |
|
分机电源 |
|
|
|
公寓楼每6户配置1台(含蓄电池) |
|
信号编码隔离器 |
|
|
|
2分支，每层1个 |
|
信号编码隔离器 |
|
|
|
4分支，每层1个 |
|
黑白可视管理中心 |
|
|
|
管理中心可实现和住户、门口机三方通话，接收住户的报警信号 |
|
管理中心电源 |
|
|
|
配套管理中心，含蓄电池 |
|
闭门器 |
|
|
|
配套公寓单元门 |
|
电控锁 |
|
|
|
配套公寓单元门 |
3．系统布线及线缆选择
系统布线一般采用总线形与星形混合结构进行布线，楼栋之间和楼层之间采用总线型结构布线。同一个楼层到分机之间采用星形结构布线。根据其系统结构，系统布线划分三部分：
水平子系统分支线（用户线）
建筑物垂直主干线（垂直主干线）
建筑群水平主干线（联网主干线）
（1）水平子系统分支线（用户线）
水平子系统分支线是从信号编码隔离器到室内分机之间的连接线缆。系统主要采用六芯线（RVV6×0.5mm2）和视频线（SYV-75-3）。或合并使用国标电脑网络线1根（15米内）。户内报警系统主要采用二芯线（RVV2*0.3）或四芯线（RVV4*0.3）
（2）建筑物主干线（主干线）
门口主机到每个信号编码隔离器之间的垂直连接线缆。系统主要采用三芯线（RVV3×0.5mm2）、视频线（SYV-75-3）、电源线（RVV2×0.75mm2）及信息传输线（RVV3×0.5mm2）。
（3）建筑群水平主干线（联网主干线）
建筑群水平主干线是从管理中心机到围墙主机、门口主机之间的连接线缆。系统主要采用带屏蔽四芯电缆（RVVP3×1.0mm2）、视频线(SYV-75-5)同轴电缆及信息传输线（RVVP3×1.0mm2）。
（4）电源线
主机电源线和电控锁线采用（BVV2×0.75mm2）
表4.2.2 设备材料清单
| 线材名称 |
型号 |
说明 |
|
用户信号控制线及视频线 |
RVV6*0.3+SYV75-3 |
水平信号进户线，可用电脑网线代替 |
|
用户户内报警控制线线 |
RVV2*0.3或RVV4*0.3 |
户内报警设备控制线 |
|
单元垂直信号控制线及视频线 |
RVV3*0.5+ SYV75-3 |
门口机到楼层信号隔离器 |
|
单元垂直信息传输线 |
RVV3*0.5 |
单元门口到信息接收器 |
|
主干电源线 |
BVV2*0.75 |
分机电源到楼层信号隔离器 |
|
联网信号控制线及视频线 |
RVVP3*1.0+SYV75-5 |
对讲信号联网总线。单元门口机到对讲管理中心 |
|
联网信息传输线 |
RVVP3*1.0 |
单元门口到管理中心 |
|
系统电源线 |
BVV2*0.75 |
各系统设备电源连接线 |
