一、布线的一般原则
布线应根据线路要求、负载类型、场所环境等具体情况，设计相应的布线方案，采用适合的布线方式和方法，同时应遵循以下一般原则。
1．选用符合要求的导线
对导线的要求包括电气性能和机械性能两方面。导线的载流量应符合线路负载的要求，并留有一定的余量。导线应有足够的耐压性能和绝缘性能，同时具有足够的机械强度。一般室内布线常采用塑料护套导线。
2．尽量避免布线中的接头
布线时，应使用绝缘层完好的整根导线一次布放到头，尽量避免布线中的导线接头。因为导线的接头往往造成接触电阻增大和绝缘性能下降，给线路埋下了故障隐患。如果是暗线敷设（实际上室内布线基本上都是暗线敷设），一旦接头处发生接触不良或漏电等故障，很难查找与修复。必需的接头应安排在接线盒、开关盒、灯头盒或插座盒内。
3．布线应牢固、美观
明线敷设的导线走向应保持横平竖直、固定牢固。暗线敷设的导线一般也应水平或垂直走线。导线穿过墙壁或楼板时应加装保护用套管。敷设中注意不得损伤导线的绝缘层。
二、明线
明线是指将导线沿墙壁或天花板明敷设，包括塑料线卡固定、钢精扎头固定、瓷夹板固定、塑料线槽板固定等形式。明线通常采用单股绝缘硬导线或塑料护套硬导线，这样有利于固定和保持走线平直。
1．塑料线卡固定

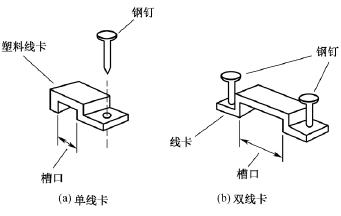

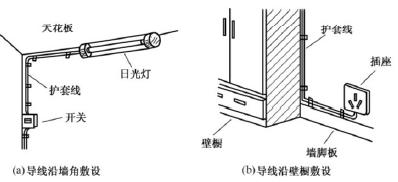

塑料线卡如图4-1所示，由塑料线卡和固定钢钉组成，图(a)为单线卡，用于固定单根护套线；图(b)为双线卡，用于固定两根护套线。线卡的槽口宽度具有若干规格，以适用于不同粗细的护套线。敷设时，首先将护套线按要求放置到位，然后从一端起向另一端逐步固定。固定时，按图4-2所示将塑料线卡卡在需固定的护套线上，钉牢固定钢钉即可。一般直线段可每间隔20cm左右固定一个塑料线卡，并保持各线卡间距一致。在护套线转角处、进入开关盒、插座盒或灯头时，应在相距5～10cm处固定一个塑料线卡，如图4-3所示。走线应尽量沿墙角、墙壁与天花板夹角、墙壁与壁橱夹角敷设，并尽可能避免重叠交叉，既美观也便于日后维修，如图4-4所示。如果走线必须交叉，则应按图4-5所示用线卡固定牢固。两根或两根以上护套线并行敷设时，可以用单线卡逐根固定[见图4-6(a)]，也可用双线卡一并固定[见图4-6(b)]。布线中如需穿越墙壁，应给护套线加套保护套管，如图4-7所示。保护套管可用硬塑料管，并将其端部内口打磨圆滑。
图4-1
图4-2
图4-3
图4-4
图4-5
图4-6
图4-7
2．钢精扎头固定

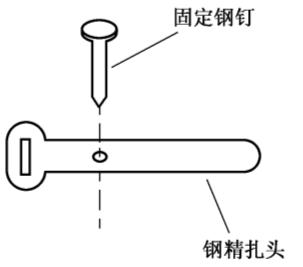

钢精扎头由薄铝片冲轧制成，形状如图4-8所示。用钢精扎头固定护套线的方法与使用塑料线卡类似，需注意的地方例如：应沿墙角或壁橱边沿敷设，直线段固定点的间距，护套线进入转角、开关盒或插座盒时的固定距离，交叉走线及并行走线的固定方法等，均与塑料

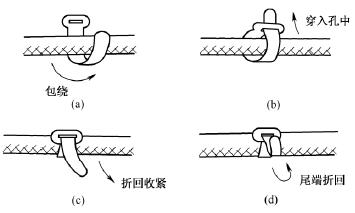

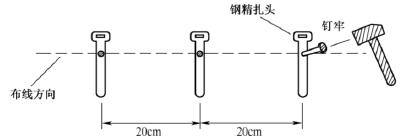

线卡固定布线相同。与塑料线卡所不同的是，采用钢精扎头固定时应先将钢精扎头固定到墙上，方法如图4-9所示，沿确定的布线走向，用小钢钉将钢精扎头钉牢在墙上，各钢精扎头间的距离一般为20cm左右，并保持间距一致。然后将护套线放置到位，从一端起向另一端逐步固定。固定时，按图4-10所示用钢精扎头包绕护套线并收紧即可。
