为保证布线质量和用电安全，线路中导线不应有接头。导线分支等必需的接头可安排在插座盒、开关盒、灯头盒或接线盒内，既美观又便于日后维修。
1．安排在插座盒内

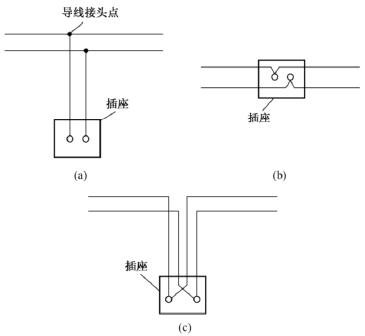

在导线分支处或其他必需的导线连接处，可设置一插座盒，作为导线的接头点，也可将导线迂回绕行至附近的插座盒内做接头。图4-41示例中，图(a)为原设计图，水平走向的导线需向下分支到插座，导线接头不可避免，解决的办法有两个：①将插座盒上移至导线接头处，如图4-41(b)所示；②将导线向下绕行至原插座盒内进行接头，如图4-41(c)所示。这样做的导线分支保证了布线中途无接头。
图4-41
2．安排在开关盒内

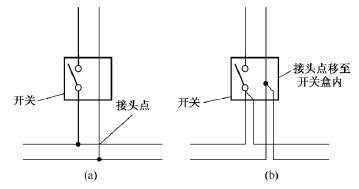

也可以将必需的导线接头安排在开关盒内。图4-42示例中，图(a)为原设计图，水平走向的导线需向上分支到开关，解决导线接头的办法是，将接头处上移至开关盒内，如图4-42(b)所示，向右的导线从上方的开关盒绕行，避免了布线中途的导线接头。
图4-42
3．安排在灯头盒内
还可以将导线接头安排在灯头盒内，这主要适用于电灯开关在灯具上而线路上无开关的情况。图4-43示例中，图(a)为原设计图，水平走向的导线有两个向上的分支到A、B两个壁灯，为避免布线中途的导线接头，我们可将两个接头处分别上移至A、B两个灯头盒内，如图4-43(b)所示；也可修改导线走向，将A、B灯头之间向下的连接线改为A、B灯头之间水平走线，如图4-43(c)所示。
4．安排在接线盒内

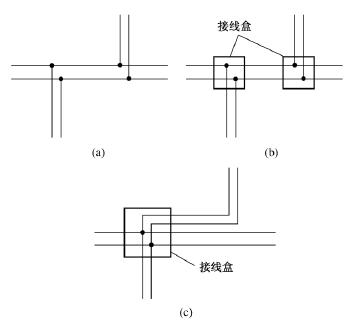

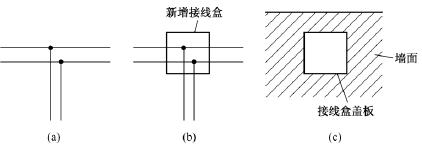

如果导线分支不可避免，附近也没有可利用来做接头点的开关盒、插座盒等，解决的办法只能是在接头处安排一个接线盒。图4-44示例中，为实现图(a)的设计，我们可在接头处增设一个接线盒，将接头放在接线盒内，如图4-44(b)所示。完成接线后，盖上接线盒盖板，如图4-44(c)所示。对于图4-45(a)所示电路，可以分别用两个接线盒做接头，见图4-45(b)；也可以只用一个接线盒，而将向右上的分支导线从左边的接线盒中连接后绕行出来，如图4-45(c)所示。
图4-43
图4-44
图4-45
