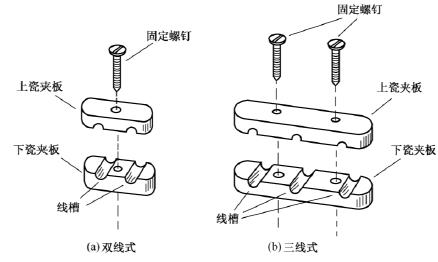

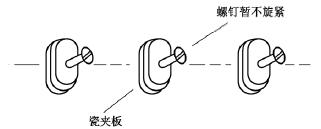

瓷夹板适用于固定单股绝缘导线。瓷夹板有双线式、三线式等形式,包括上瓷板、下瓷板和固定螺钉,如图4-11所示。双线式瓷夹板具有两条线槽,用于固定两根导线。三线式瓷夹板具有3条线槽,用于固定3根导线。布线时,先按图4-12所示沿布线走向每隔80cm左右在墙壁上钻孔并钉入木楔子,各木楔子间距应一致。再将瓷夹板用木螺钉轻轻固定在木楔子上,如图4-13所示,木螺钉暂不要拧紧。然后将两根单股绝缘导线分别放入瓷夹板的两条线槽内,拧紧固定螺钉即可。固定时,应如图4-14所示,先拧紧一端的瓷夹板,拉直导线后再拧紧另一端的瓷夹板,最后拧紧中间各个瓷夹板,这样可以保持走线平直美观。如果布线需转向,应在距导线转角处5~10cm用瓷夹板固定,如图4-15所示。4根导线平行敷设时,可以用双线式瓷夹板每两根分别固定,也可用三线式瓷夹板整体固定,分别如图4-16(a)、图4-16(b)所示。
图4-11
图4-12
图4-13
图4-14
图4-15
图4-16
4.塑料线槽板固定

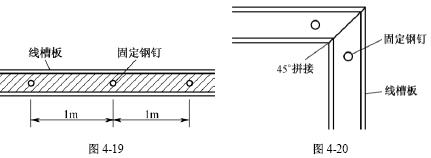

塑料线槽板结构如图4-17所示,由线槽板和盖板组成,盖板可以卡在线槽板上。采用塑料线槽板固定布线,是指将导线放在线槽板内固定在墙壁或天花板表面,如图4-18所示,直接看到的是线槽板而不是导线,因此比直接敷设导线要美观一些。由于线槽板一般由阻燃材料制成,所以采用塑料线槽板布线还提高了线路的绝缘性能和安全性能。布线时,首先按设计的线路走向将线槽板固定到墙壁上,如图4-19所示每隔1m左右用一钢钉钉牢。如在大理石或瓷砖墙面等不易钉钉子的地方布线,则可用强力胶将线槽板粘牢在墙壁上。固定线槽板时要保持横平竖直,力求美观。在导线90°转向处,应将线槽板裁切成45°角进行拼接,如图4-20所示。线槽板与插座盒(开关盒、灯头盒等)的衔接处应无缝隙,如图4-21所示。线槽板固定好后,将导线放置于板槽中,再将盖板盖到线槽板上并卡牢,布线即告完成。塑料线槽板有若干种宽度规格,可根据需要选用。同方向的并行走线可放入一条线槽板内,转向时再分出。图4-22所示为线槽板的分支连接。
图4-17
图4-18
