暗线敷设是指将导线埋设在墙内、天花板内或地板下面，表面上看不见电线，可更好地保持室内的整洁美观。暗线一般采用穿管敷设的方法，室内布线通常采用硬塑料管。在一般居室墙面上短距离布线也可将无接头的护套线直接埋设。
1．穿管敷设
穿管敷设暗线是指将钢管或硬塑料管埋设在墙体内，导线穿入在管子中进行布线，如图4-23所示。由于硬塑料管比钢管重量轻、价格低、易于加工，且具有耐酸碱、耐腐蚀和良好的绝缘性能等优点，在一般室内布线中得到越来越普遍的应用。敷设方式有两种：一种是在建筑墙体时将布线管预埋在墙内；另一种是在建好的墙壁表面开槽放入线管，再填平线槽恢复墙面。下面主要介绍后一种方式。
图4-23
（1）硬塑料管的选用。布线用管应选用聚乙烯或聚氯乙烯等热塑性硬塑料管，要便于弯曲、具有良好的弹性和一定的机械强度，具有阻燃性能。管壁厚度不小于3mm。管子的粗细根据所穿入导线的多少决定，一般要求穿入管中所有导线（含绝缘外皮层）的总截面不超过管子内截面的40%，如图4-24所示，可依此确定布线管的管径。
图4-24

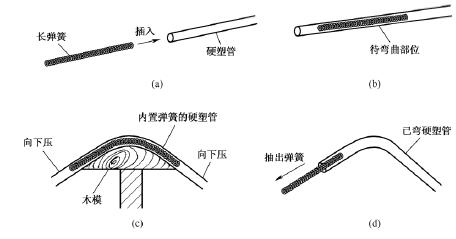

（2）硬塑料管的弯曲。热塑性硬塑料管可以局部加热弯曲，方法是将硬塑料管需弯曲的部位靠近热源，旋转并前后移动烘烤，待管子略软后靠在木模上，两手握住两端向下施压进行弯曲，如图4-25所示。没有木模时可将管子靠在较粗的木柱上弯曲（见图4-26），也可徒手进行弯曲。弯曲半径不宜太小，否则穿线困难。弯曲硬塑料管时还要防止将管子弯扁，可取一根直径略小于待弯管子内径的长弹簧（例如拉力器上的长弹簧），插入到硬塑料管内的待弯曲部位，然后再按前面方法弯管，弯好后抽出长弹簧即可，如图4-27所示。对于管径较大而不太长的管子，可在待弯管子内灌满干黄沙，并堵塞两头后再行弯管，弯管成型后再倒出黄沙，如图4-28所示。
图4-25
图4-26
图4-27
图4-28
（3）硬塑料管的连接。热塑性硬塑料管可以局部加热后直接插接，首先将待连接的两根管子分别做倒角处理，如图4-29所示，然后将外接管的准备插接的部分均匀加热烘烤，待其软化后，将内接管的准备插入部分涂上黏胶用力插入外接管内，如图4-30所示。插入部分的长度应为管子直径的1.5倍左右，以保证一定的牢固性。硬塑料管也可以用套管进行粘接，如图4-31 所示，将两根待接管子的连接部位涂上一层黏胶，分别从两端插入套管内即可，套管的内径应等于待接管子的外径，套管的长度应为待接管直径的3倍左右，A、B两管的接口应位于套管的中间。
图4-29
图4-30
图4-31

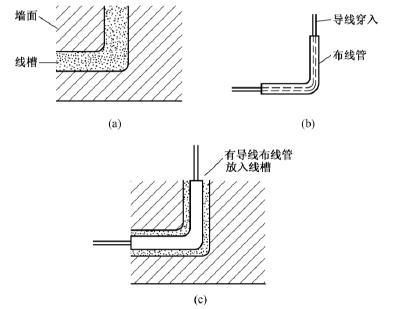

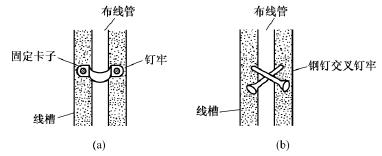

（4）导线穿管敷设。首先应按照布线要求在墙壁表面开凿线槽，线槽的宽度与深度均应大于所用布线管的直径。然后将导线穿入布线管，再将穿有导线的布线管放入线槽并固定，如图4-32所示，最后用水泥或灰浆填平线槽恢复墙面。布线管在线槽内的固定方法如图4-33所示，可用固定卡子将布线管固定在线槽内[见图4-33(a)]，也可直接用两枚钢钉交叉钉牢将布线管固定住[见图4-33(b)]。
图4-32
图4-33
2．护套线直接埋设
塑料护套线具有双重绝缘层，在无接头、无破损的前提下，可以直接用于普通住宅或办公室的室内暗线敷设。

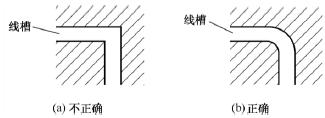

（1）开凿线槽。按照布线要求在墙面上开凿线槽，线槽应有一定的宽度和深度，以能够很好地容纳布线为准。线槽走向应横平竖直，在转向处应有一定的弧度，避免护套线90°直角转向，如图4-34所示。在开关盒、插座盒、接线盒处，应开凿方形盒槽，如图4-35所示，其大小以能够容纳所装线盒为准。
图4-34
图4-35

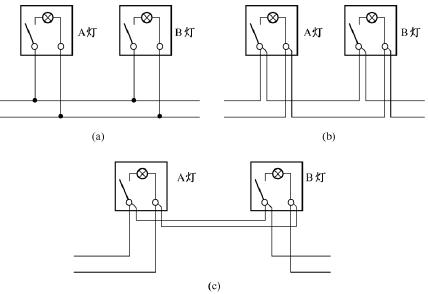

（2）布线。将整根护套线按照布线要求沿线槽布放，无分支的线路应用整根护套线布放到位（见图4-36）。中途安排有开关盒或插座盒的线路可分段布放，并在开关盒或插座盒内连接（见图4-37）。中途有分支的线路应将分支点选在接线盒或插座盒内，并分段布放护套线（见图4-38）。同走向并行的线路可放在同一线槽内，如图4-39所示，并应在同一根护套线的始端与末端做好记号，以便连接线路时识别。
图4-36
图4-37
图4-38
图4-39

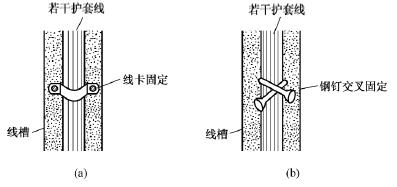

（3）固定。护套线布放完毕后，将护套线放入线槽，并按图4-40所示用线卡或钢钉予以固定，最后用水泥填平线槽。
图4-40
（4）连接线路。在接线盒、开关盒、插座盒或灯头盒内，将分段布放的护套线按线路要求连接起来。连接时特别要注意识别护套线记号，以防接错。
